Akuthjälp s2000 startknapp

[antonjr]

Tjabba! Det sitter en s2000 startknapp med ett relä monterad i min eg6 och såklart lyckades detta att lossna.

Jag har kikat wsm lite snabbt men förstår inte hur dom ska sitta på relät ändå...
Det är 5punkter men 4användes
1kabel är den vita strömen den går till relä och tädninglåset och ska sitta på stift 30 antar jag.

Sedan är det en svart/gul som går till relät och tädninglåset.
En svart/vit som enbart går till relät.
Sedan har startknappen en som har gått till relät och startknappen är jordad.

Är det såhär det ska vara?
Svart/gul på 86 (antar de är tänding)
Svart/vit på 87 i mitten ( start motor?)
Vit på 30
Och startknappen på 85 (jord)
Mvh Anton

[GroundX]

Vad styr reläet?

Såhär tolkar jag reläschemat:
30 - inkommande positiv som styr 87 & 87a.
85 - jord
86 - den kraftigare + som sedan matas till 87 & 87a
87 - ON när 30 inte har spänning
87a - ON när 30 har spänning

[antonjr]

Vad styr reläet?

Såhär tolkar jag reläschemat:
30 - inkommande positiv som styr 87 & 87a.
85 - jord
86 - den kraftigare + som sedan matas till 87 & 87a
87 - ON när 30 inte har spänning
87a - ON när 30 har spänning

grejen är att jag har dom kablarna som är på bilden och som jag har skrivit, ingen jordar någon stans mer än att själva startknappen är jordad sen går det ju en kabel ifrån den som suttit på relät
Förr så vred man på tändningen till läge 2, sen tryckte man på s2000 knappen och då gick start motorn. så när man Trycker på knappen så ska ju ström gå ut till 87A antar ja som sedan går till startmotorn. men jag frågade här då jag inte har en aning och har inte lust att sätta det fel.
Vid läge 2 så går soppa pumpen utan att relät är inkopplat så det har enbart styrt Startmotorn eller ja den biten när du vrider till läge 3 fast istället trycker du på knappen och den slår på så motorn får ström.

[antonjr]

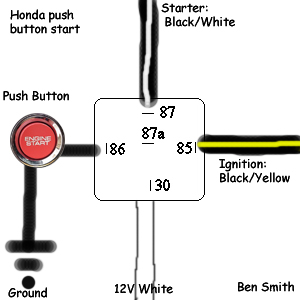

Efter att ha kikat runt så ser jag att det finns ungefär 10olika sätt att koppla det, men det känns som att det är såhär det har suttit innan
